1. Tổng quan hạng mục tại dự án 148 Giảng Võ
Hạng mục cổng chào và vòm trang trí được phát triển cho các khu cảnh quan CX01, CX03 tại dự án 148 Giảng Võ, Hà Nội. Theo hồ sơ do đơn vị cung cấp, phạm vi gồm cổng chào C2, vòm trang trí và giàn xích đu; đơn vị được ghi nhận trong vai trò chủ đầu tư theo hồ sơ là Công ty Cổ phần Phát triển và Đầu tư Xây dựng Vincons. Mốc bắt đầu thực hiện được ghi ngày 15/04/2026. Tư liệu hiện có là phối cảnh thiết kế, chưa phải ảnh nghiệm thu công trình hoàn thành.
Cổng chào C2 có kích thước 16.000 × 700 × 7.935 mm theo thứ tự dài × rộng × cao. Vòm trang trí kết hợp giàn xích đu có kích thước 7.730 × 660 × 3.430 mm. Hai cấu trúc khác nhau về quy mô và chức năng nhưng cùng sử dụng hệ khung thanh mảnh, hoa văn và các chi tiết màu vàng trên nền xanh. Sự lặp lại ngôn ngữ này giúp các điểm cảnh quan thuộc cùng một dự án có quan hệ nhận diện rõ ràng.
Cổng chào đảm nhiệm vai trò đánh dấu lối vào hoặc ranh giới chuyển tiếp. Vòm và xích đu tạo một điểm dừng ở cấp độ gần gũi hơn, nơi người sử dụng có thể ngồi, tương tác và chụp ảnh. Khi đặt hai loại cấu trúc trong cùng hệ cảnh quan, thiết kế hình thành một chuỗi trải nghiệm: nhận biết từ xa, tiếp cận, đi qua rồi dừng lại.
Bài viết này phân biệt rõ thông tin đã xác nhận trong hồ sơ với phần phân tích thiết kế. Kích thước, vật liệu và phạm vi công việc được dẫn theo dữ liệu dự án. Nhận định về trải nghiệm, quy trình chế tạo và bảo trì nhằm giải thích các yêu cầu thường gặp của loại hình cổng – vòm trang trí. Hình ảnh phối cảnh thể hiện định hướng thẩm mỹ, không được dùng để khẳng định trạng thái thi công thực tế.
2. Vai trò của cổng chào trong không gian đô thị Giảng Võ
Giảng Võ là khu vực đô thị có mật độ hoạt động cao, nhiều luồng giao thông và các lớp kiến trúc khác nhau. Trong bối cảnh đó, một cổng chào cảnh quan cần tạo dấu hiệu rõ mà không trở thành vật cản thị giác. Kích thước dài 16 m và cao gần 8 m cho phép cổng C2 có hiện diện đáng kể; hình thức thanh mảnh giúp giảm cảm giác nặng khi nhìn từ tuyến tiếp cận.
Cổng không chỉ là một khung trang trí. Nó liên quan đến khoảng thông xe, tĩnh không, tầm nhìn, biển báo, chiếu sáng và hoạt động của người đi bộ. Vị trí chân cổng cần phối hợp với bó vỉa và hạ tầng ngầm; các chi tiết vươn cao phải được xem xét trong quan hệ với cây xanh, đèn đường và mặt đứng công trình lân cận. Vì vậy, bản vẽ cảnh quan và bản vẽ kỹ thuật phải được rà soát cùng nhau.

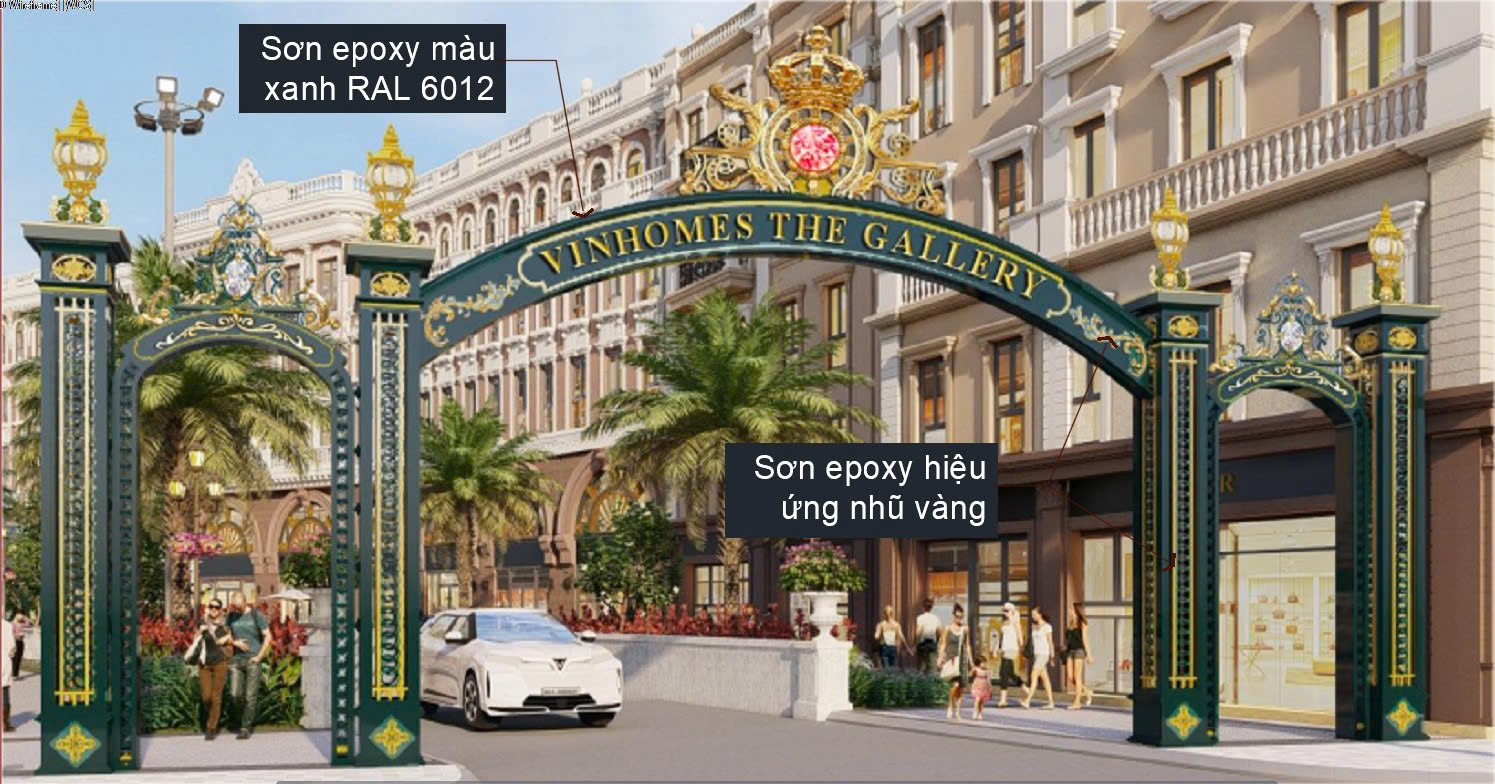

Phối cảnh cho thấy các họa tiết màu vàng được đặt trên hệ khung xanh. Màu vàng tạo điểm nhấn ở khoảng cách xa, còn nền xanh liên kết với cây cối. Cách phối màu này có thể giúp cổng nổi bật vừa đủ trong cảnh quan. Hiệu quả thực tế vẫn phụ thuộc mã màu, độ bóng, ánh sáng môi trường và nền kiến trúc phía sau; đây là những yếu tố cần được kiểm tra bằng mẫu duyệt.
Một cổng đô thị đẹp cần thuyết phục ở nhiều tốc độ quan sát. Người đi xe nhìn thấy hình dáng lớn và màu chủ đạo trong vài giây. Người đi bộ có thời gian quan sát hoa văn, bề mặt và chi tiết liên kết. Do đó, thiết kế nên duy trì trật tự rõ: hình khối tổng thể đọc được từ xa, chi tiết phong phú xuất hiện khi đến gần, còn các bộ phận kỹ thuật được tích hợp gọn vào cấu trúc.
3. Cổng C2: kết cấu thép, nhôm đúc và hộp đèn
Theo hồ sơ, cổng C2 sử dụng tổ hợp thép hình, thép tấm và thép hộp mạ kẽm theo thiết kế. Mỗi loại vật liệu có vai trò riêng: thép hình và thép hộp tạo khung chịu lực, thép tấm có thể dùng tại bản mã hoặc chi tiết tổ hợp. Cách kết hợp cho phép tối ưu hình học và liên kết, nhưng đòi hỏi kiểm soát tốt các điểm giao giữa tiết diện khác nhau.
Hoa văn, họa tiết và phù điêu đỉnh mái được tạo hình bằng nhôm đúc, hoàn thiện màu theo phê duyệt. Nhôm đúc phù hợp với chi tiết có độ nổi và đường nét phức tạp mà tấm phẳng khó thể hiện. Tuy nhiên, chất lượng cuối cùng phụ thuộc mẫu gốc, khuôn, độ sắc của bề mặt, vị trí lỗ liên kết và quy trình hoàn thiện. Mẫu sản xuất cần được duyệt trước khi triển khai số lượng lớn.
Hộp đèn trang trí kết hợp tấm polycarbonate xuyên sáng dày 2–3 mm. Polycarbonate được sử dụng trong nhiều ứng dụng cần truyền sáng và khả năng chịu va đập; đối với dự án cụ thể, màu, độ truyền sáng, cấu tạo đỡ và loại tấm phải theo phê duyệt. Chiều dày nêu trong hồ sơ không thay thế cho việc kiểm tra khoảng gối, giãn nở nhiệt và yêu cầu chống nước của toàn bộ hộp đèn.
Đèn bên trong cần tạo bề mặt sáng đều, không lộ điểm nguồn và không làm biến màu chi tiết xung quanh. Khoảng cách từ nguồn sáng đến tấm xuyên sáng, lớp phản xạ trong hộp và khả năng tản nhiệt đều ảnh hưởng đến kết quả. Cửa bảo trì nên được đặt ở vị trí tiếp cận được nhưng không phá vỡ mặt nhìn chính. Dây dẫn và bộ nguồn cần có phương án bảo vệ phù hợp với môi trường ngoài trời.
Liên kết giữa nhôm đúc, polycarbonate và khung thép phải tính đến khác biệt vật liệu. Các chi tiết không nên bị ép cứng theo cách gây nứt hoặc cong khi nhiệt độ thay đổi. Vật liệu đệm, khe lắp và cấu tạo thoát nước cần được xác định trong bản vẽ chi tiết. Đây là phần ít thấy trong phối cảnh nhưng quyết định lớn đến độ bền và khả năng sửa chữa.
4. Vòm trang trí và giàn xích đu tại CX01, CX03

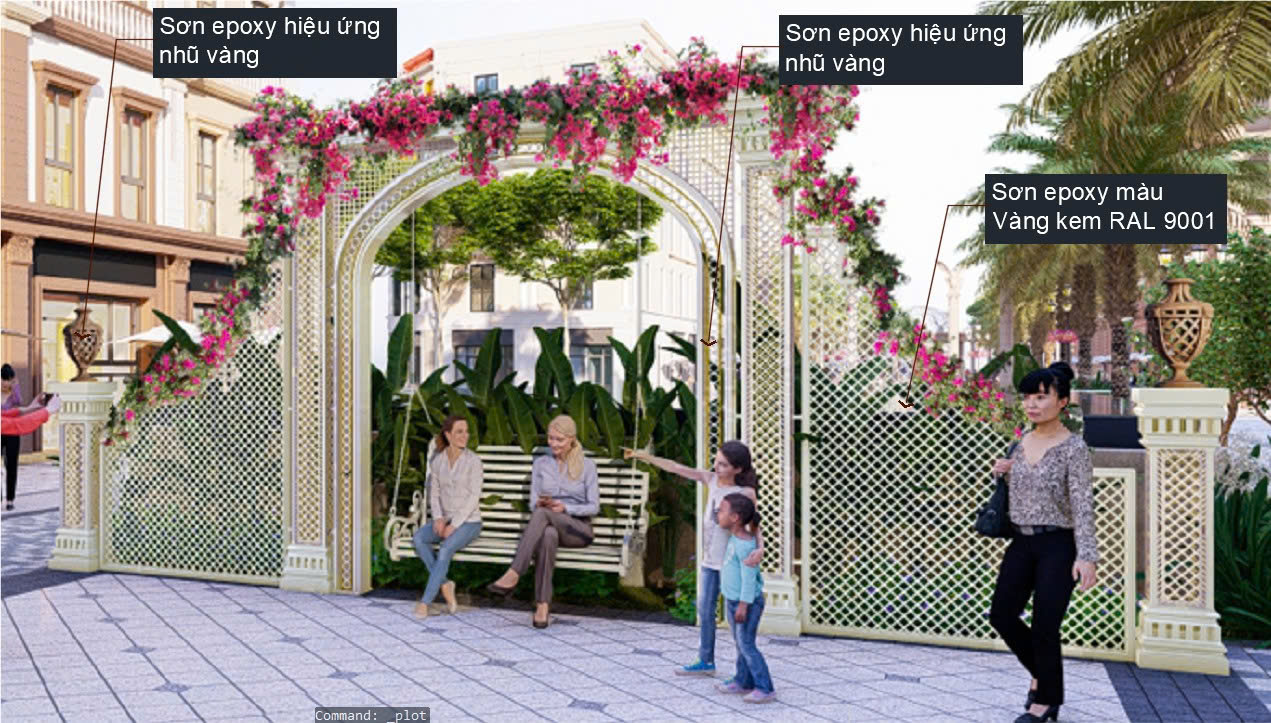

Vòm trang trí có kích thước dài 7,73 m, rộng 0,66 m và cao 3,43 m. Quy mô này gần với người sử dụng hơn cổng C2 và phù hợp với một điểm dừng trong vườn. Phối cảnh cho thấy vòm bao quanh khu vực xích đu, tạo một khung nhìn và nền chụp ảnh. Hình thức cong làm mềm tuyến đi, trong khi các chi tiết hoa văn duy trì liên hệ với cổng chính.
Khung vòm được mô tả là thép tổ hợp mạ kẽm, sơn epoxy. Hoa văn được gia công CNC theo thiết kế. Công nghệ CNC hỗ trợ lặp lại họa tiết với độ chính xác cao, nhưng đường cắt vẫn cần được làm sạch và hoàn thiện trước khi sơn. Với chi tiết đặt gần người dùng, mép sắc, ba via và các điểm hàn phải được xử lý kỹ hơn so với bộ phận ở cao.
Phối cảnh minh họaHộp đèn của vòm sử dụng hoa văn nhôm đúc dày 4–5 mm, kết hợp phào thép dày 2 mm chấn gấp và sơn epoxy theo hồ sơ. Các lớp chi tiết này cần được tổ chức sao cho nước không tích tụ bên trong, ánh sáng phân bố đều và bộ phận bảo trì có thể tháo lắp. Phào thép chấn gấp giúp tạo mép rõ, nhưng sai số góc hoặc độ thẳng sẽ dễ nhận thấy khi chạy theo một tuyến dài.
Xích đu là tổ hợp thép hộp, thép tấm và dây treo xích inox 304 đồng bộ. Đây là thành phần có chuyển động và tiếp xúc trực tiếp với người sử dụng, vì vậy yêu cầu không chỉ là hình thức. Tải trọng sử dụng, liên kết treo, giới hạn chuyển động, khoảng cách an toàn, độ ổn định của khung và bề mặt ghế phải được kiểm tra theo thiết kế. Khoảng rơi và vùng va chạm quanh xích đu cần được giữ thông thoáng.
Inox 304 thường được lựa chọn cho chi tiết cần khả năng chống ăn mòn và bề mặt sạch, nhưng điều kiện sử dụng cụ thể vẫn ảnh hưởng đến bảo trì. Dây xích, chốt và điểm treo chịu ma sát lặp lại nên cần được kiểm tra định kỳ. Việc thay một mắt xích hoặc phụ kiện phải dùng sản phẩm có thông số tương thích, không chỉ giống về hình thức.
5. Từ phối cảnh đến hồ sơ chế tạo
Phối cảnh giúp thống nhất ý tưởng về tỷ lệ, màu sắc và vị trí, nhưng chưa đủ để đưa thẳng vào sản xuất. Bước tiếp theo là phát triển bản vẽ kỹ thuật: xác định tim trục, tiết diện, bản mã, chiều dày, phương án chia cấu kiện, tuyến dây điện và chi tiết thoát nước. Mỗi nội dung cần liên hệ với kiến trúc cảnh quan, kết cấu và hệ thống kỹ thuật của dự án.
Đối với cổng C2, kích thước lớn làm tăng yêu cầu về chia mô-đun và vận chuyển. Điểm chia nên nằm ở vị trí thuận lợi cho liên kết, ít ảnh hưởng đến hoa văn và có thể tiếp cận khi lắp. Cấu kiện phải phù hợp với giới hạn phương tiện và đường vào công trường. Phương án cẩu cần được xem xét song song để bảo đảm mỗi mô-đun có điểm treo an toàn.
Hoa văn nhôm đúc cần trải qua bước duyệt mẫu. Mẫu cho phép đánh giá độ sâu, nét cạnh, bề mặt và màu hoàn thiện. Đối với hoa văn CNC, một đoạn mẫu theo tỷ lệ thật giúp kiểm tra mật độ lỗ, độ cứng và cách chiếu sáng. Khi các chi tiết khác nhau cùng xuất hiện trên một cấu trúc, bảng mẫu tổng hợp sẽ cho cảm nhận chính xác hơn từng mẫu rời.
Màu xanh và vàng trong phối cảnh cần được chuyển thành mã màu cùng yêu cầu về độ bóng. Mẫu phải được xem dưới ánh sáng ban ngày và ánh sáng nhân tạo dự kiến. Nếu chi tiết kim loại dùng các công nghệ hoàn thiện khác nhau, cùng một mã màu có thể cho sắc độ không hoàn toàn giống nhau. Việc duyệt cần chấp nhận hoặc điều chỉnh chênh lệch này trước sản xuất.
Hồ sơ chế tạo cũng cần đưa ra cách tiếp cận bảo trì. Cửa kỹ thuật, bộ nguồn, bulông và chi tiết thay thế không nên bị chôn kín sau lớp trang trí. Một cấu trúc đẹp nhưng không thể mở để sửa đèn hoặc kiểm tra liên kết sẽ phát sinh chi phí lớn trong vận hành. Tính bảo trì là một phần của thiết kế hoàn chỉnh.
6. Gia công, lắp dựng và nghiệm thu
Tại xưởng, thép được cắt, gá và hàn theo mô-đun. Khung cần được kiểm tra kích thước trước khi chuyển sang mạ, sơn hoặc lắp chi tiết. Với cấu trúc dài và mảnh, biến dạng trong gia công phải được theo dõi. Lắp thử giúp xác nhận vị trí liên kết, độ khớp hoa văn và tuyến hộp đèn trước khi cấu kiện được đóng gói.
Các chi tiết đúc và CNC nên được đánh mã theo vị trí. Việc lắp sai một chi tiết đối xứng hoặc gần giống có thể làm gián đoạn hoa văn. Bao bì cần bảo vệ cạnh, bề mặt màu và tấm xuyên sáng khỏi trầy xước. Danh sách đóng gói gắn với trình tự lắp giúp giảm thời gian tìm kiếm tại hiện trường.
Trước khi dựng cổng, đội thi công kiểm tra móng, bu lông neo, cao độ và không gian vận hành cẩu. Khu vực Giảng Võ có bối cảnh đô thị đông hoạt động, nên thời gian vận chuyển, vùng rào chắn và phương án điều tiết cần được chuẩn bị kỹ. Cấu kiện chỉ được tháo chống tạm khi liên kết chính đã hoàn thành và hình học được xác nhận.
Với vòm và xích đu, nghiệm thu cần bao gồm cả trạng thái tĩnh và khả năng sử dụng. Khung phải ổn định, ghế và dây treo chuyển động trong vùng dự kiến, không va vào cột hoặc chi tiết trang trí. Bề mặt trong tầm tay cần nhẵn. Mặt nền quanh xích đu phải phù hợp với chức năng và không tạo chướng ngại.
Hộp đèn được thử ở điều kiện tối để kiểm tra độ đều sáng, điểm hở và màu ánh sáng. Sau thử nước hoặc mưa thực tế, cần kiểm tra khả năng thoát và dấu hiệu xâm nhập nước. Biên bản nghiệm thu nên ghi nhận mẫu màu, thiết bị điện và phụ kiện đã sử dụng để làm cơ sở cho bảo trì.
7. Trải nghiệm cộng đồng và kế hoạch bảo trì
Khi hoàn thành theo thiết kế, cổng C2 có thể trở thành mốc nhận diện của lối vào, còn vòm xích đu tạo điểm tương tác trong cảnh quan. Hai hạng mục phục vụ những khoảng cách khác nhau nhưng cùng đóng góp vào bản sắc chung. Người đi qua cổng nhận biết dự án; người dừng ở xích đu có cơ hội tiếp xúc gần với vật liệu, hoa văn và ánh sáng.
Không gian xích đu có tiềm năng thu hút nhiều nhóm tuổi, vì vậy biển hướng dẫn và cách bố trí cần rõ ràng. Nếu thiết kế quy định giới hạn người dùng hoặc tải trọng, thông tin phải dễ thấy. Cây xanh không nên xâm lấn vùng chuyển động. Chiếu sáng lối đi cần đủ để quan sát mặt nền và các bộ phận treo vào buổi tối.
Bảo trì cổng và vòm nên được chia theo chu kỳ. Công việc thường xuyên gồm vệ sinh bề mặt và kiểm tra đèn. Kiểm tra định kỳ tập trung vào lớp sơn, dấu hiệu ăn mòn, bulông, khe ghép và thoát nước. Riêng xích đu cần kiểm tra thường xuyên hơn tại điểm treo, dây xích, chốt, ghế và vùng mặt nền do chịu chuyển động lặp.
Phụ kiện thay thế cần được quản lý theo hồ sơ hoàn công. Đèn mới phải tương thích về điện và màu sáng; sơn sửa phải đúng hệ; dây xích hoặc chốt phải đạt yêu cầu thiết kế. Việc dùng chi tiết chỉ giống về hình thức có thể làm thay đổi khả năng làm việc. Nhật ký bảo trì giúp theo dõi tuổi thọ và lập kế hoạch thay thế chủ động.
8. Kết luận
Cổng chào C2, vòm trang trí và giàn xích đu tại 148 Giảng Võ được thiết kế như một hệ nhận diện cảnh quan thống nhất. Cổng có quy mô 16 m × 0,7 m × 7,935 m, tạo dấu hiệu từ xa; vòm 7,73 m × 0,66 m × 3,43 m tạo không gian gần người dùng. Thép mạ kẽm, nhôm đúc, hoa văn CNC, polycarbonate xuyên sáng và xích inox 304 được phối hợp để đáp ứng từng vai trò.
Điểm khó của hạng mục nằm ở việc chuyển phối cảnh giàu chi tiết thành cấu kiện có thể chế tạo, lắp dựng và bảo trì. Tỷ lệ, hoa văn và màu sắc chỉ giữ được chất lượng khi kết cấu, đường điện, khe ghép và điểm tiếp cận kỹ thuật được giải quyết đồng bộ. Với xích đu, yêu cầu sử dụng an toàn còn phải được đặt ngang với yêu cầu thẩm mỹ.
Tại thời điểm bài viết được cập nhật, tư liệu hình ảnh là phối cảnh minh họa. Bài viết không khẳng định hạng mục đã hoàn thành hoặc mô tả ảnh phối cảnh như ảnh thực tế. Các thông số và mốc thời gian được dẫn theo hồ sơ dự án do đơn vị cung cấp; trạng thái triển khai, giải pháp thi công và tiêu chí nghiệm thu cuối cùng cần được xác nhận bằng hồ sơ được phê duyệt tại từng giai đoạn.
